高性能應(yīng)力吸收膜（貼）
高性能應(yīng)力吸收貼應(yīng)用技術(shù)說明
高性能應(yīng)力吸收貼應(yīng)用技術(shù)說明

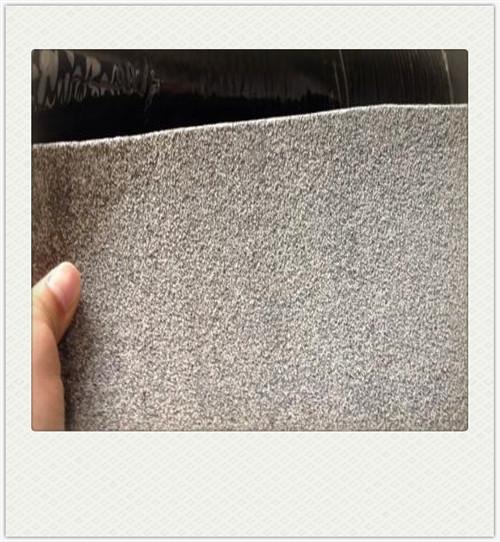

“高性能應(yīng)力吸收貼”是一種新型的高性能防裂貼。選用抗折性能好、拉伸強度高、能永久防腐的高模量聚酯布為基材，復(fù)合在高軟化點、低溫柔韌性良好的高性能粘彈材料內(nèi)。高性能應(yīng)力吸收貼是繼防裂貼、土工布、土工格柵、條帶聚合物、聚酯玻纖布之后發(fā)展起來的一種新型復(fù)合土工合成材料，與瀝青混合料有良好的相容性。
技術(shù)指標
項 目 指標要求
去砂厚度 1.8mm±6%
軟化點 85~115℃
不透水性 0.3MPa，30min不透水
抗拉強度(50mm) 縱向 ≥500N
橫向 ≥500N
伸長率（縱向） ≥20%
耐熱度(內(nèi)增強層) 180℃無明顯變形
整體低溫柔性 -20℃，無裂紋
粘附性 防裂貼與鋁板 ≥4.0N/mm或粘合面外斷裂
CBR頂破強力 KN 1.8
抗穿孔性 不滲水
高溫抗剪 ≥0.12 MPa(50℃)
芯材成分 高模量聚酯布
芯材上、下層高粘瀝青厚度 ≥0.3mm
整體單位質(zhì)量 3.2 KG/㎡±10%
幅寬 100cm
一、瀝青道路病害養(yǎng)護改造工程-----裂縫部位應(yīng)力吸收貼技術(shù)說明
抗裂材料說明：
為預(yù)防裂縫反射，在銑刨后的裂縫病害部位鋪設(shè)高性能應(yīng)力吸收貼。
設(shè)計說明：
1、參考華東地區(qū)極端最低氣溫-15℃左右，為防止應(yīng)力吸收貼低溫脆裂，高性能應(yīng)力吸收貼的低溫柔韌性要求為-20℃，即所選材料必須在-20℃低溫環(huán)境放置12小時，經(jīng)十次以上折彎不出現(xiàn)裂縫。
2、為避免應(yīng)力吸收貼中的高粘瀝青被高溫瀝青混凝土熔融造成應(yīng)力吸收性能損失，吸收貼的軟化點必須＞85度以上。
3、本工程高新能應(yīng)力吸收貼要求為內(nèi)置高模量聚酯布加筋，外層的瀝青聚合物層可以保護芯材不會被交叉施工車輛破壞。
4、高性能應(yīng)力吸收貼在承受瀝青混合料高溫狀態(tài)的碾壓后，損失厚度＜15%。施工結(jié)束后鉆芯取樣高性能應(yīng)力吸收貼的厚度平均保留值＞1.5mm。
施工說明
1、對銑刨后的施工面清潔、清掃處理。
2、噴灑粘層油
在鋪貼高性能應(yīng)力吸收貼前，應(yīng)在施工部位均勻噴灑粘層油，用量0.3～0.6L/m2，待乳化瀝青破乳，水分蒸發(fā)完成后，再鋪設(shè)高性能應(yīng)力吸收貼。
3、鋪貼高性能應(yīng)力吸收貼
按設(shè)計要求的寬度，以裂縫為中心線，將成卷的高性能應(yīng)力吸收貼展開，以伸縮縫（裂縫）為中心線，左右各1/2鋪放在防裂部位，隔離膜一面朝下，撕掉下面的隔離膜，將高性能應(yīng)力吸收貼平坦地鋪貼在基礎(chǔ)面上。
4、高性能應(yīng)力吸收貼鋪設(shè)完畢后，用砂包或壓輥將高性能應(yīng)力吸收貼壓平。
5、遇兩塊高性能應(yīng)力吸收貼搭接，寬度應(yīng)在8～250px。搭接處用壓輥壓實，使其粘接牢固。
攤鋪瀝青混凝土，在鋪貼好的高性能應(yīng)力吸收貼上面直接攤鋪瀝青混凝土。
注意事項：
1、基面潮濕及雨、雪天不得施工。
2、氣溫低于5攝氏度時不宜施工。
3、瀝青混凝土攤鋪時車輛不得在高性能應(yīng)力吸收貼上就地碾轉(zhuǎn)掉頭。
4、乳化瀝青粘層沒有完全破乳前嚴禁鋪設(shè)高性能應(yīng)力吸收貼。
二、白加黑改造工程------水泥板膨脹縫部位應(yīng)力吸收貼技術(shù)說明
為避免水泥板塊間的裂縫擴張、反射，同時起到密封防水的作用，在水泥板塊的縱橫向伸縮縫上鋪設(shè)內(nèi)置加筋、單面附砂的高性能應(yīng)力吸收貼。
高性能應(yīng)力吸收膜（貼）2019-5-28 10:52:11 本文被閱讀 6932 次
魯公網(wǎng)安備 37098302000816號
